Hallo, da bei meinem Starex der Unterfahrschutz schon stark lediert ist oder bereits fehlt, wollte ich hier mal fragen, ob jemand Zeichnungen von einem Unterfahrschutz hat, welche ich nachbauen kann? Hat der Rex am Getriebe auch ein Unterfahrschutz? Bei mir ist nämlich keiner vorhanden. Eine Zeichnung von Gösta habe ich bereits und den Unterfahrschutz schon nachgebaut, aber ich habe ihn noch nicht montieren können. Mir fehlt noch der Getriebe Unterfahrschutz und der Motorschutz, also ganz vorne der.

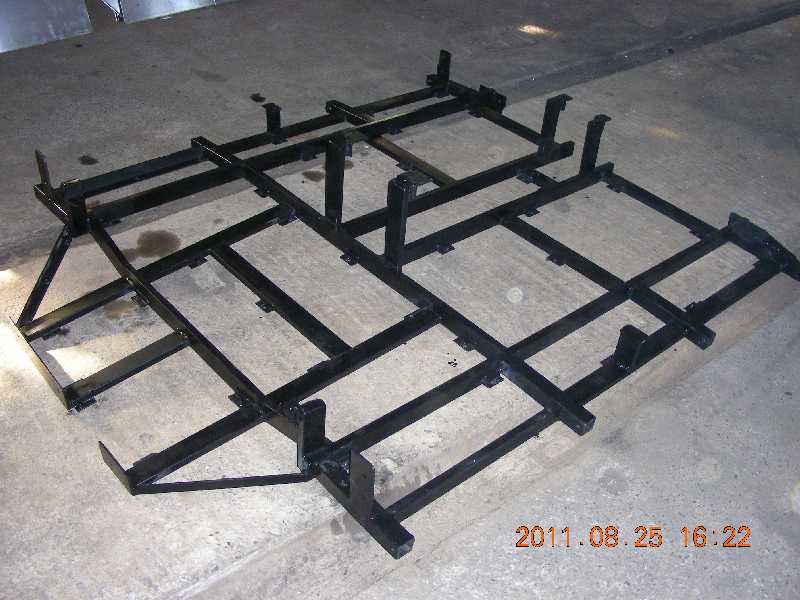

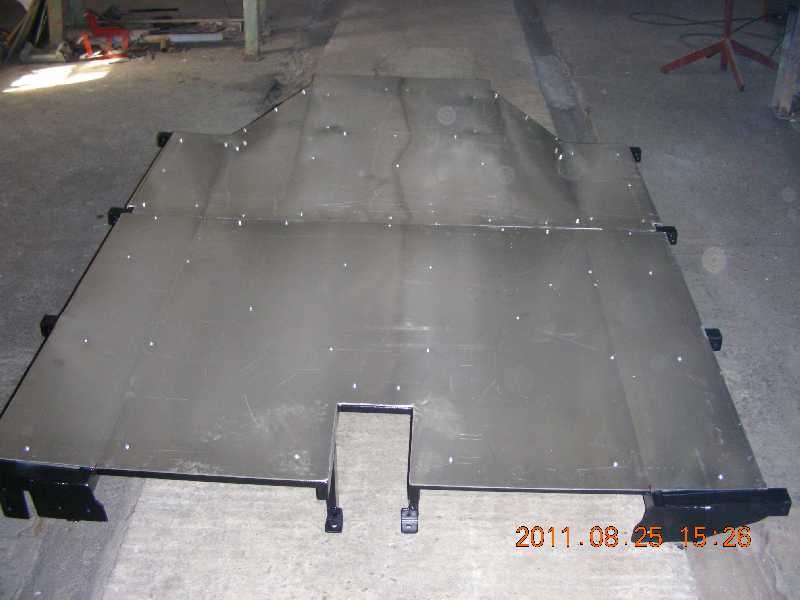

Habe jetzt einen Unterfahrschutz gebaut mit Höhengewinn von ca. 2 cm gegenüber dem originalen Unterfahrschutz.

Frage, wie sah der originale Unterfahrschutz für das Getriebe aus und war wo befestigt??

Zitat von Andreas im Beitrag #43

---

hallo renato,
-gratulation! ....bei mir ist der unterfahrschutz auch läääängst fällig.... -naja...

-ja stimmt, direkt hinter dem von dir gebastelten schutzblech ist normalerweise noch ein weiteres "getriebe"schutzblech, -welches bei dir fehlt..., -musst halt nochmal ran... ;)))
-leider kann ich dir grad kein bild machen, da ich mal wieder unterwegs bin..... -verschraubt ist es aber glaube ich DIREKT im anschluss an dein blech UND an den "rahmenlängsträgern"... -ist aber aus dem kopf, -ohne gerade überprüfen zu können....

grüße,
andreas

---

I forgot to show you the sheriff skid plate on my H1.

This is the link to the pictures : http://www.leteto.fr/Le_Site_Of_Sat/Prep...er_Sheriff.html

Thank to Hyundai Starex 4Wheel - Europe Forum 4x4 to gave me the link to SGS, I was able to buy it !!

Other question : someone bought the transmission case skid plate ??? Is it to remplace the stock skid plate ?
on the site, there isn't any picture of it ...

the refence is
Unterfahrschutz SHERIFF - Art.Nr:10.1818 - Unterfahrschutz für Getriebe - Hyundai H-1 4WD Typ H1 - 2.5 - Bj. 2006-2008 - Eigenschaften: Stahl 2,5mm / 1-teilig

here is two pictures of this transmission skid plate :





What do you think about it ?

Hi Leteto,

thank you for your interesting pictures.

Did you already order/ installed the transmissions skid plates shown on your pictures?

How did they fit?

Best regards

Bertl

Ich bin an einem Unterfahrschutz für das Verteilergetriebe interessiert. Hat da jemand Infos dazu?

Würde mich auch dringend interessieren!!!

Servus, jetz hab ich s auch getan!
Unterfahrschutz in 3 Teilen.
Fürs Mittelteil gibts hier ja eine sehr gute Zeichnung, die hab ich nachbauen lassen.
Für davor und dahinter mußte ich mir selber was einfallen lassen.
Bilder sprechen mehr alls Worte.
Vorne 2er-Aluriffelblech 3mm gebürstet mit Brantho Korax 3in1 2x gestrichen




Hintere 2er Aluriffelblech gebürstet mit Brantho Korux 3in1 gestrichen
Leider ist mir hier ein kleiner Fehler unterlaufen, sollte eigentlich bis zur Querstrebe reichen.
Hab mich irgendwie vermessen. Die Zeichnungn stimmt.




Vorderes Teil

Mittelteil laut Zeichnung aus 4,5 mm Alu glatt gebogen, ebenfalls gebürstet und gestrichen.

Hinteres Teil

Wenn fehlende Maße oder fehler an meinen Zeichnungen gefunden werden, bitte mir mitteilen.
Die Bleche hab ich nach meinen Zeichnungen angefertigt und die passen so bei mir.
